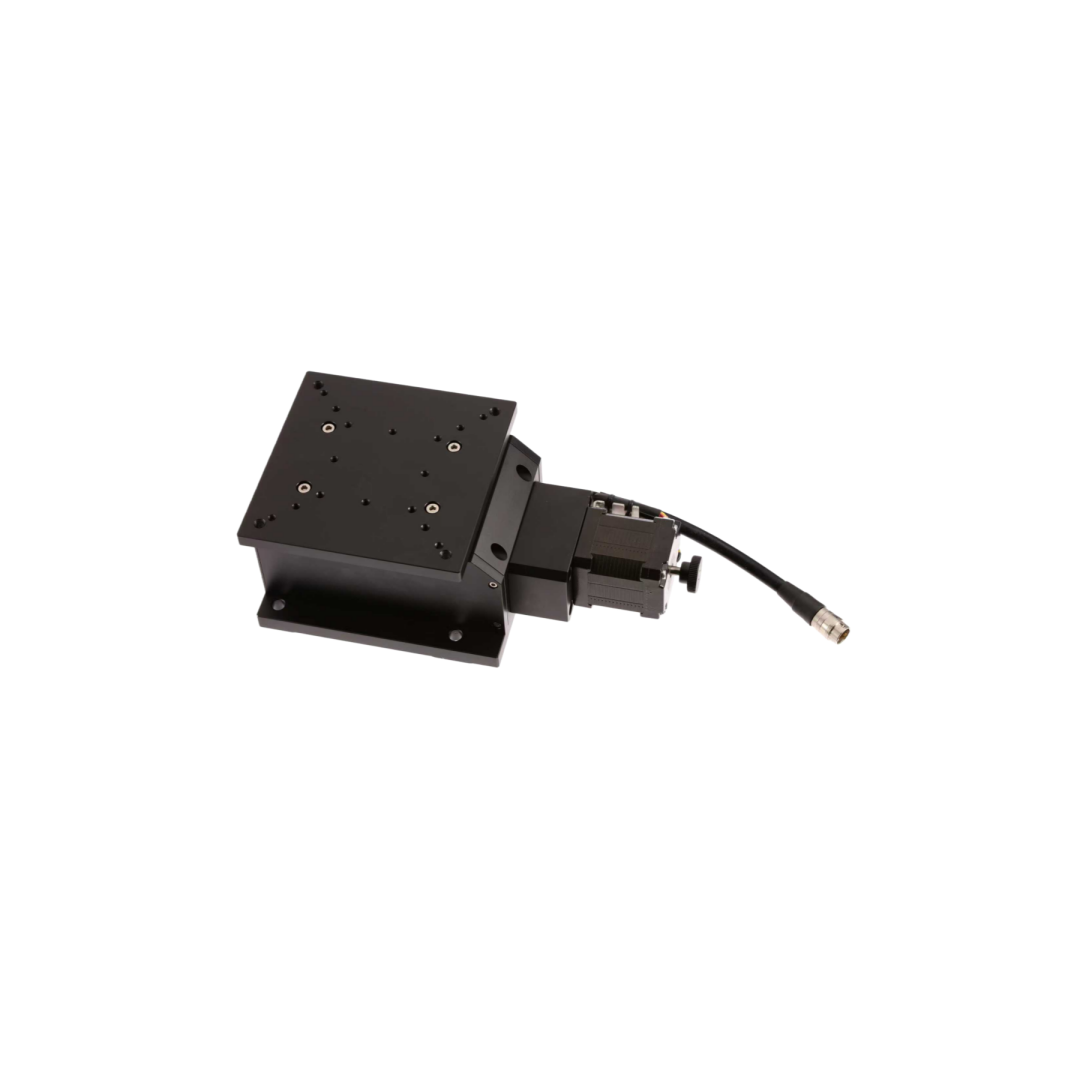

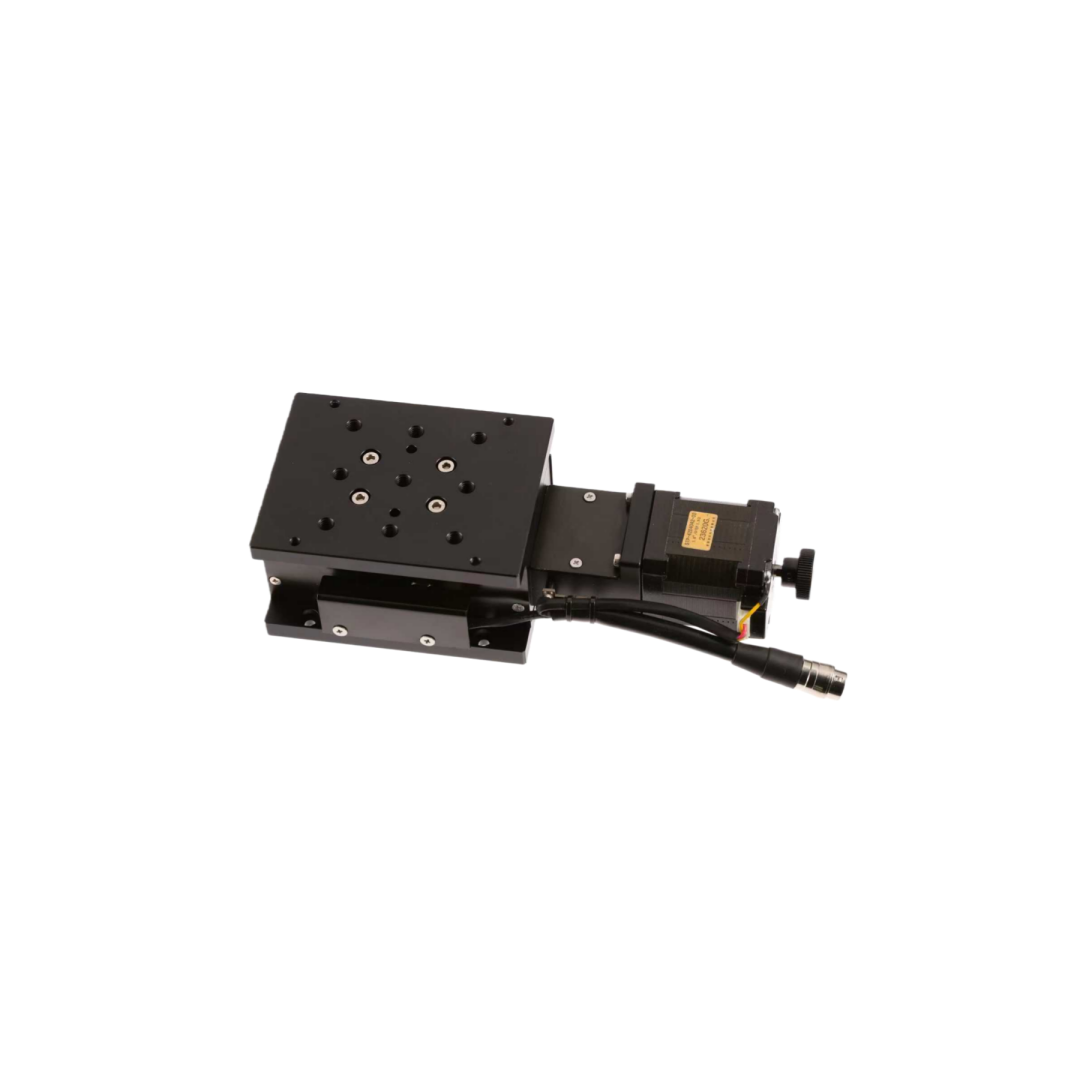

步進開環電動位移臺-鋁合金系列Z
Z軸-水平升降
主體材料使用鋁合金材質，重量輕
使用滾珠絲杠，可實現高精度
十字交叉滾珠與V型槽滑軌呈線接觸，剛性好，基本無滑動，摩擦力小
主體材料使用鋁合金材質，重量輕
使用滾珠絲杠，可實現高精度
十字交叉滾珠與V型槽滑軌呈線接觸，剛性好，基本無滑動，摩擦力小
產品說明
Z軸-水平升降
主體材料使用鋁合金材質，重量輕
使用滾珠絲杠，可實現高精度
十字交叉滾珠與V型槽滑軌呈線接觸，剛性好，基本無滑動，摩擦力小
通用參數
| 移動方向 | Z軸（水平升降） |
| 導軌類型 | 交叉滾子導軌 |
| 重復定位精度 | ±1.5μm |
| 單向定位精度 | 15μm以內 |
| 無效運動 | 4μm以內 |
| 平行度 | 50μm以內 |
| 傳感器 | 原點+限位 |
| 電機特性 | 42步進電機 |
| 主體材質-表面處理 | 鋁-黑色陽極氧化 |
不同型號參數

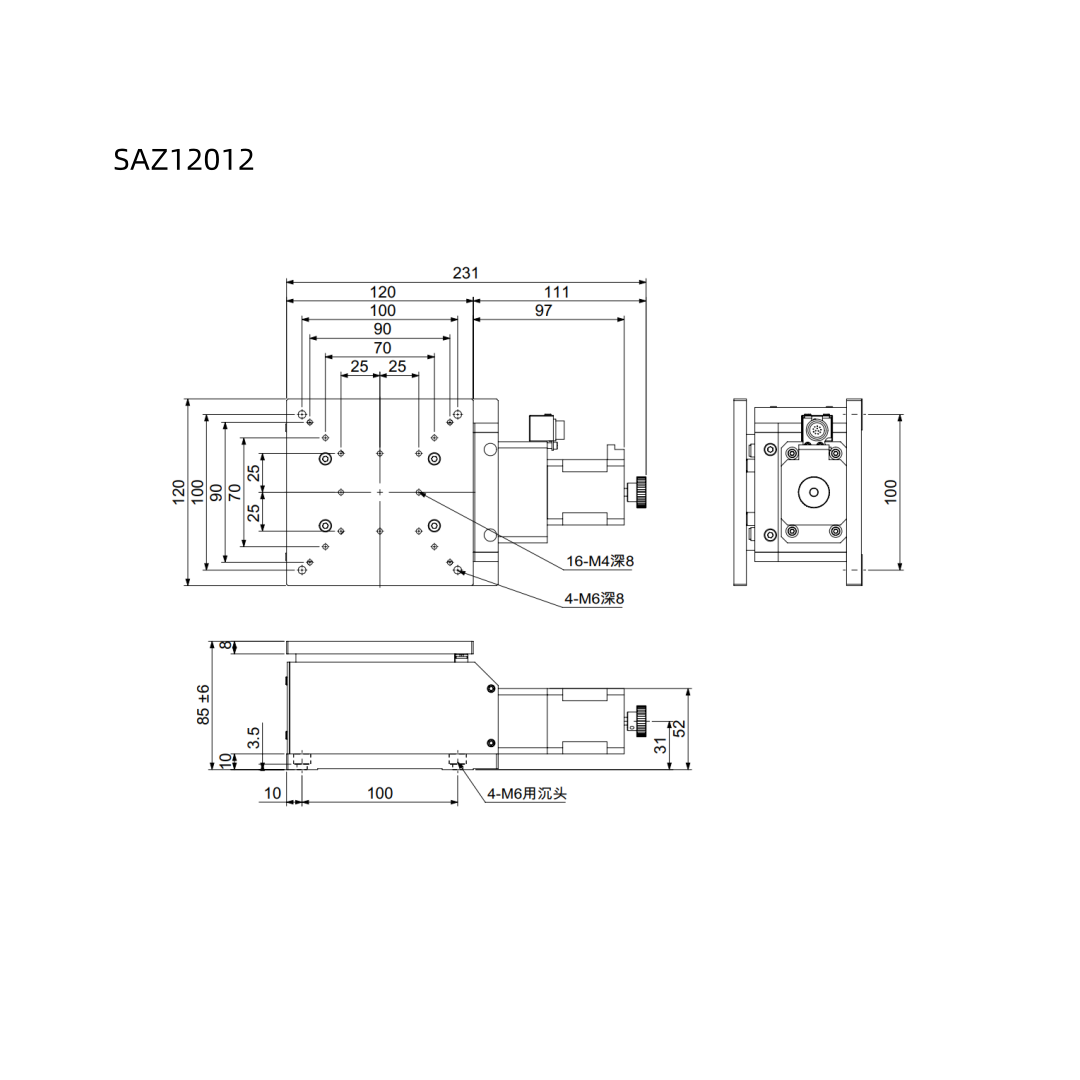

| 型號 | SAZ8012 | SAZ12012 |
| 臺面尺寸 | 80×105mm | 120×120mm |
| 行程 | 12mm | 12mm |
| 負載 | 5kgf | 20kgf |
| 進給方式 | 2導程，滾珠絲桿 | 1導程，滾珠絲桿 |
| 最大速度 | 20mm/sec | 10mm/sec |
| 重量 | 1.7kg | 3.1kg |
鋁合金系列——Z軸（水平升降）
產品不含電纜，需另購，長度1.5—10M
接頭類型：HRS-12P接頭，自備線纜時，請使用12針插孔接頭
傳感器：NPN開路輸出，只含限位傳感器，傳感器電壓24V，8mA以下
需接地線，請免靜電干擾
此電動臺使用為弱電，與強電線纜共同排布時會出現信號干擾，請務必采取屏蔽措施
