產品說明
X軸
不銹鋼一體導軌+滾珠絲杠，精度高，負載大
傳感器內置，本體更加緊湊合理
采用SUS440C無電解鍍鎳材質，標配導程1mm/兩相步進電機
通用參數
| 移動方向 | X軸 |
| 臺面尺寸 | 60×60mm |
| 負載 | 14kgf |
| 進給方式 | 1導程，滾珠絲桿 |
| 導軌類型 | 直線滾珠式 |
| 最大速度 | 20mm/sec |
| 重復定位精度 | ±1.5μm |
| 單向定位精度 | 15μm以內 |
| 無效運動 | 4μm以內 |
| 平行度 | 20μm以內 |
| 直線度 | 5μm以內 |
| 傳感器 | 原點+限位 |
| 電機特性 | 28步進電機 |
| 主體材質-表面處理 | SUS440C-無電解鍍鎳 |
不同型號參數

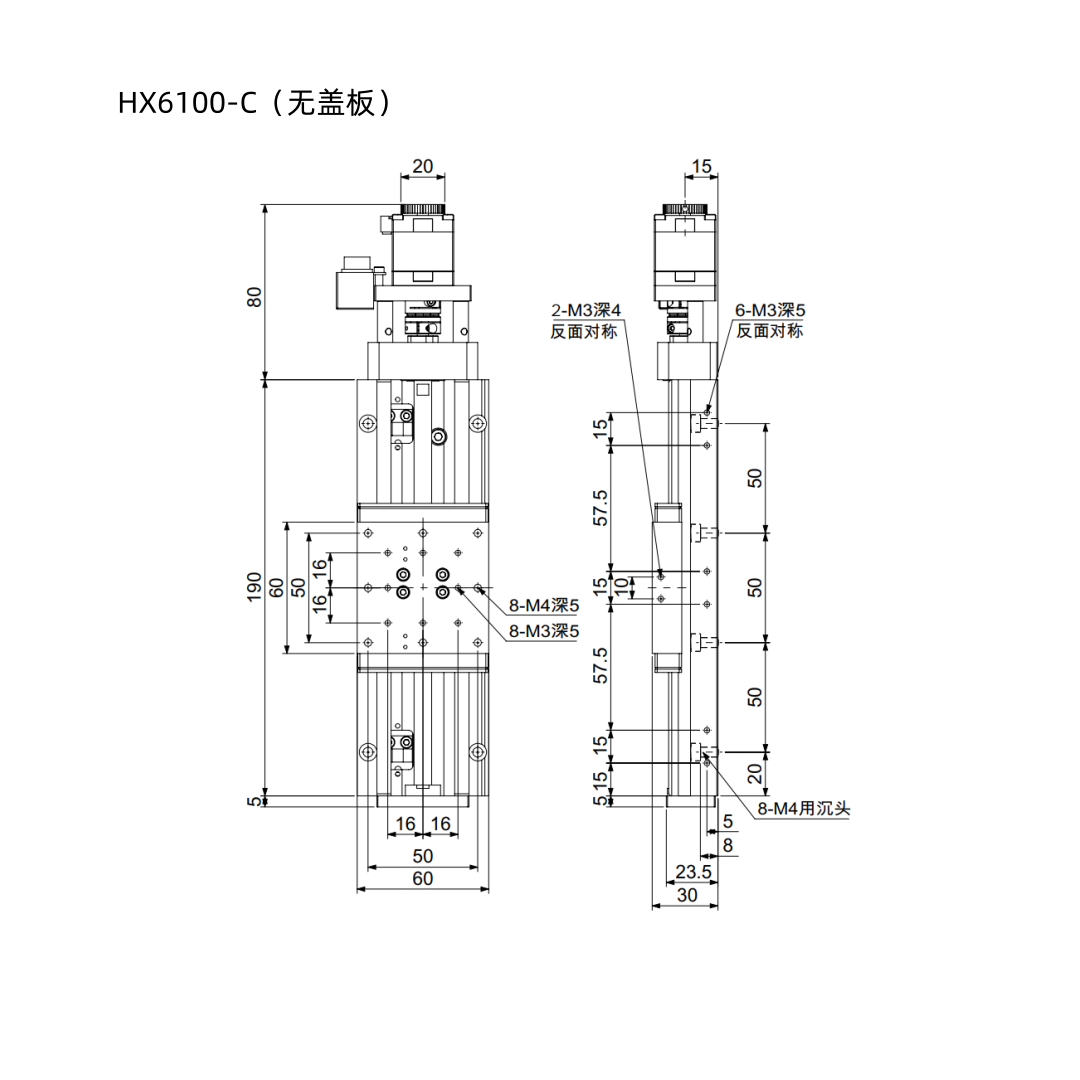

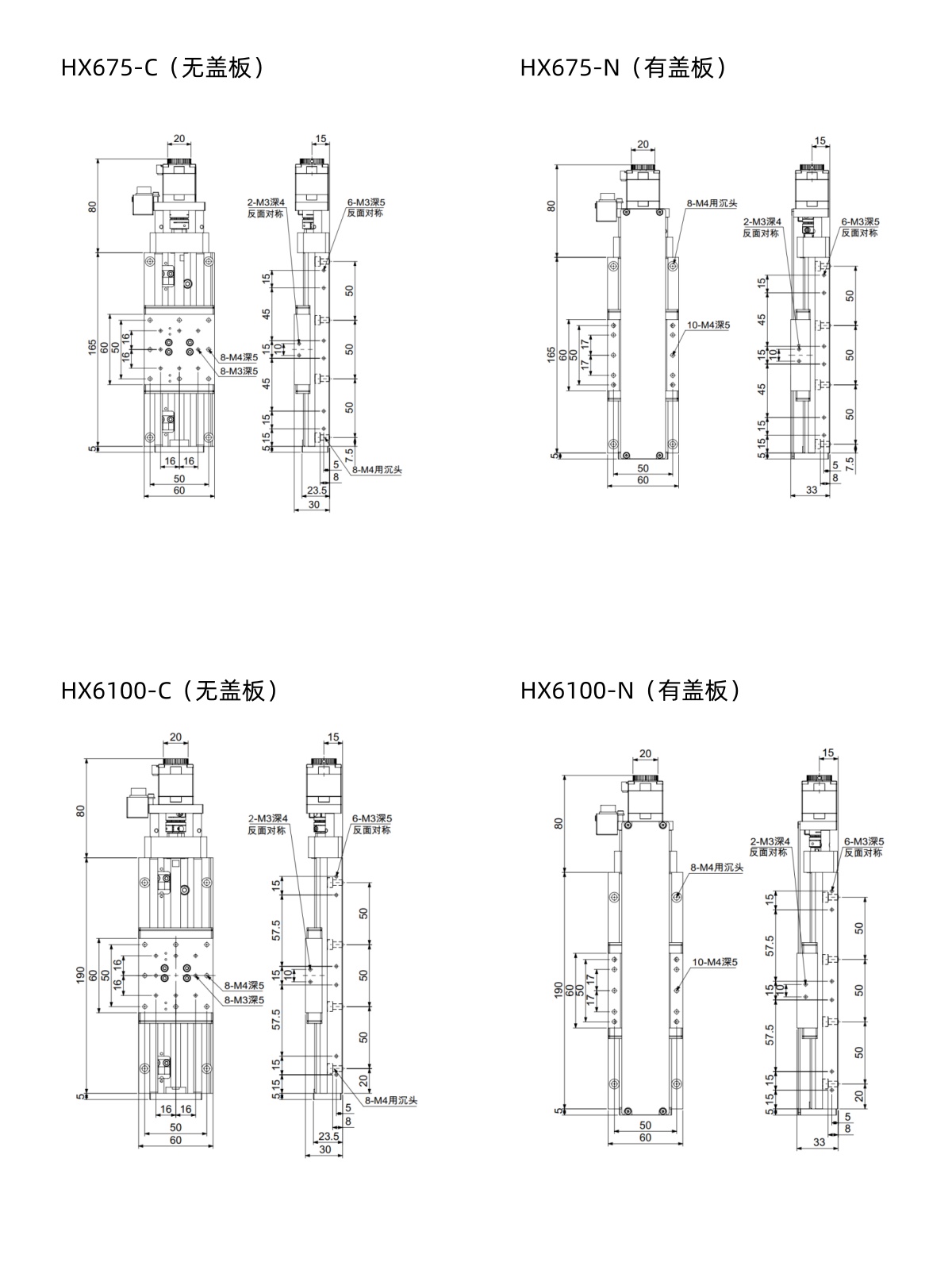

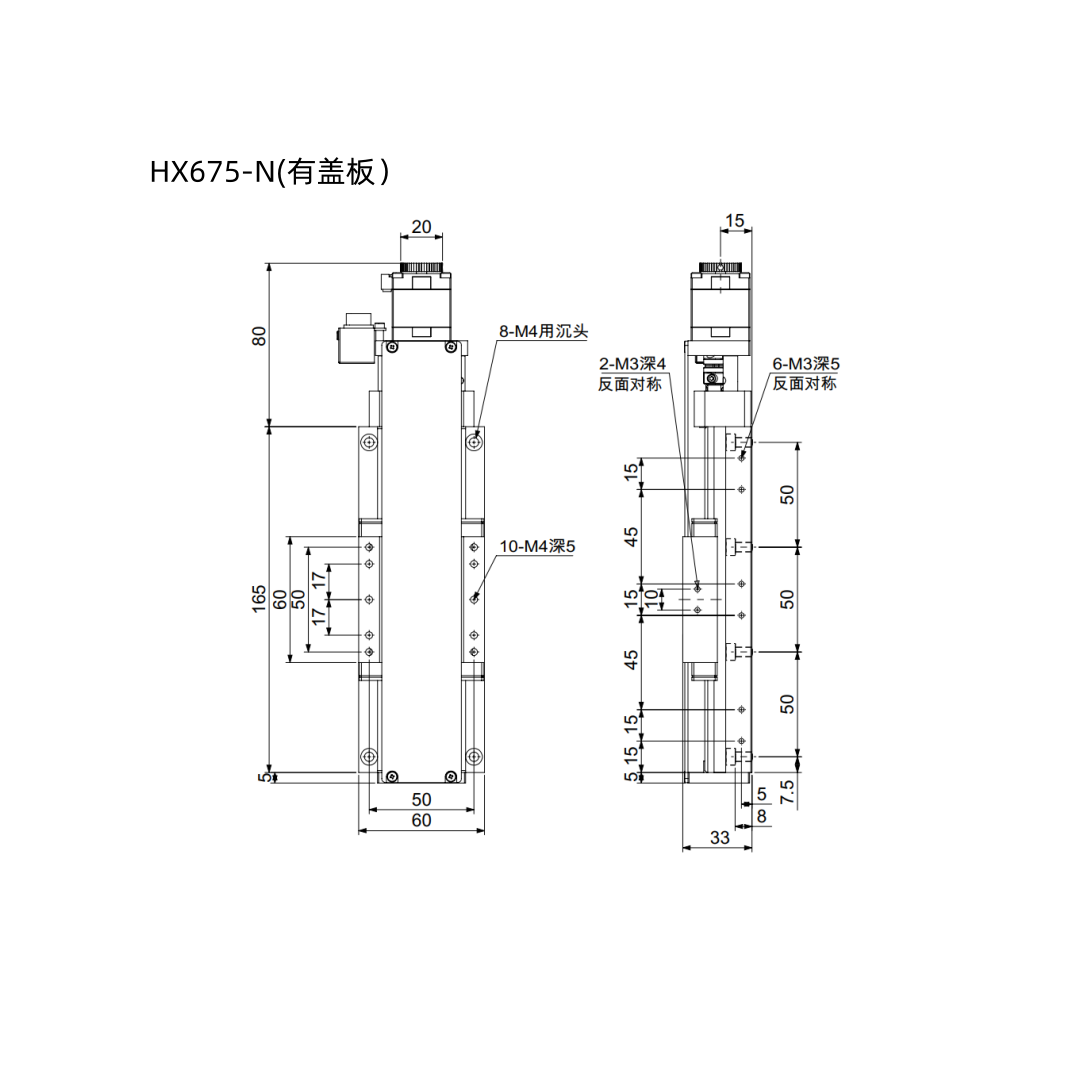

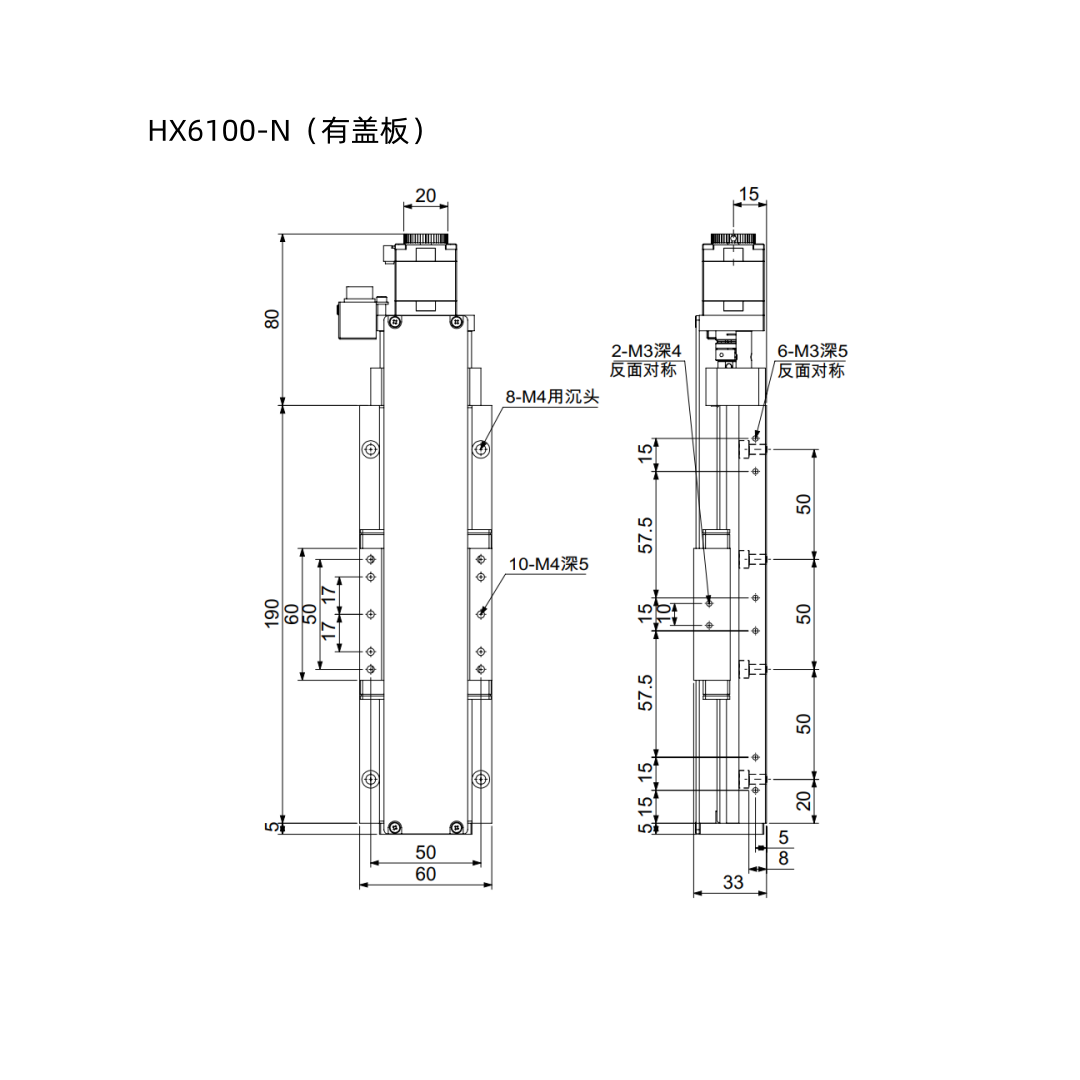

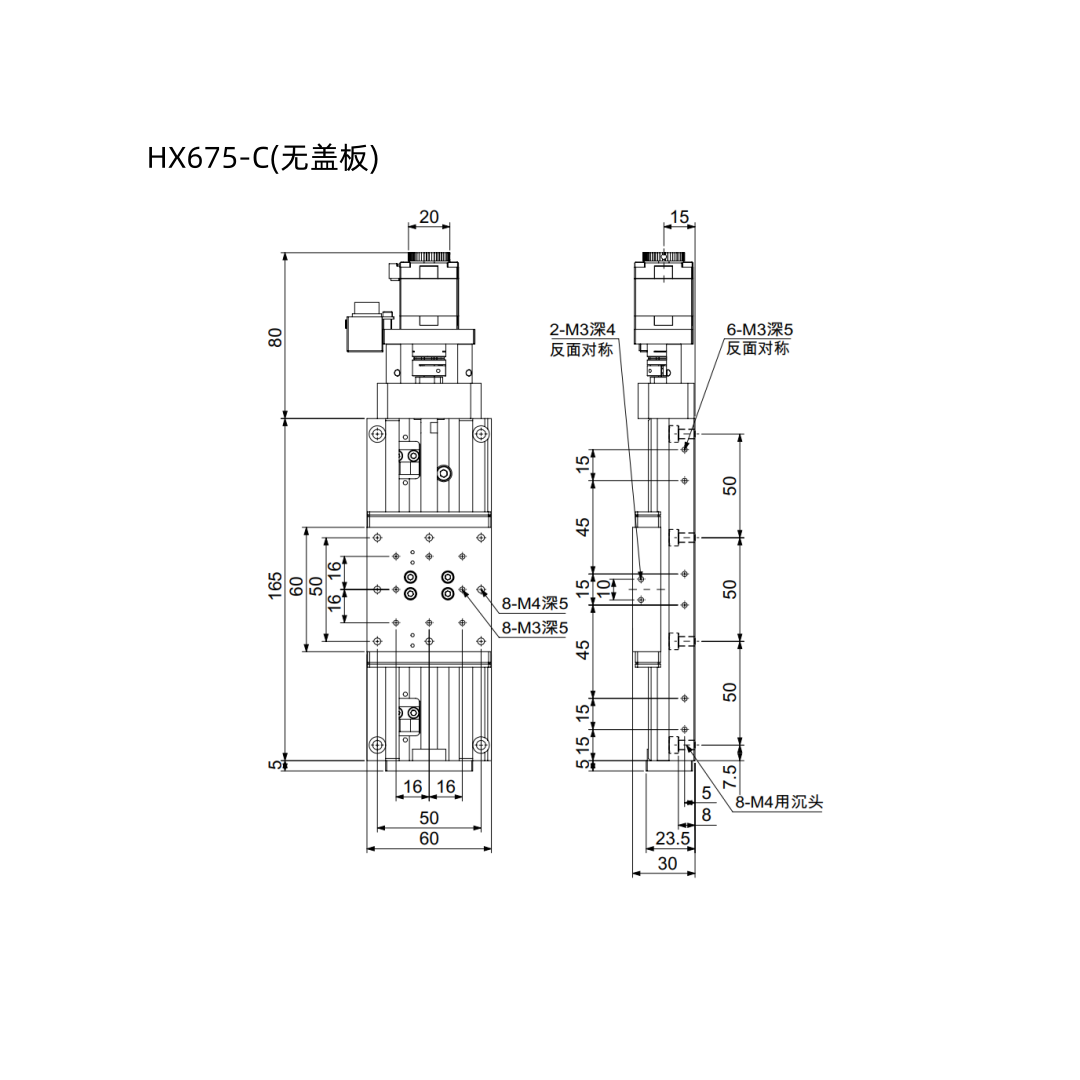

| 型號 | HX675 | HX6100 |
| 行程 | 75mm | 100mm |
| 重量 | 1.4kg | 1.55kg |
不銹鋼系列——X軸
產品不含電纜，需另購，長度1.5—10M
接頭類型：HRS-12P接頭，自備線纜時，請使用12針插孔接頭
傳感器：NPN開路輸出，只含限位傳感器，傳感器電壓24V，8mA以下
需接地線，請免靜電干擾
此電動臺使用為弱電，與強電線纜共同排布時會出現信號干擾，請務必采取屏蔽措施
| 不同型號規格參數 | ||
| 型號 | HX675 | HX6100 |
| 行程 | 75mm | 100mm |
| 重量 | 1.4kg | 1.55kg |
