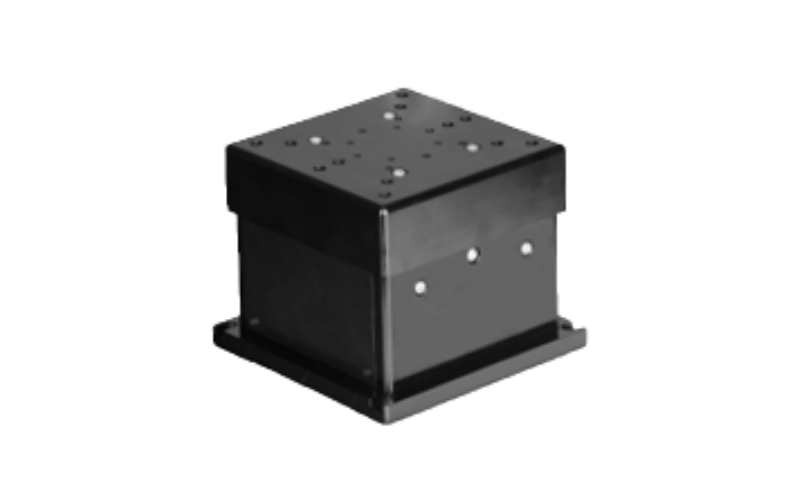

產品說明
可選行程15mm、25mm
防蠕動精密交叉滾柱導軌
音圈電機+低摩擦氣缸配重
高精度光柵尺（可選模擬量，數字量)
| 規格、參數 | ||
| 電機 | 音圈電機 (配重: 低摩擦氣缸) | |
| 尺寸 | 122×110×95 (mm @長寬高) | 152×140×114 (mm @長寬高) |
| 電機推力 | 5N (持續推力) 28N (峰值推力) | 11N (持續推力) 65N (峰值推力) |
| 電流 | 0.6A（持續電流）、4A（峰值電流) | 0.8A（持續電流）、4.5A（峰值電流) |
| 自重 | 2kg | 4kg |
| 精度等級 | N | N |
| 雙向重復精度 | ±0.2μm | ±0.2μm |
| 水平直線度 | ±0.2μm | ±0.2μm |
| 垂直直線度 | ±0.2μm | ±0.2μm |
| 行程 | 15mm | 25mm |
| 分辨率 | 模擬量(20μm/4096x)、數字量 | |
| 額定負載 | 3kg | 5kg |
| 最大速度 | 5mm/s | 5mm/s |
該系列為使用直線電機的直驅定位系統，由雙導軌、直線電機、光柵尺位置反饋和外殼防護組成，內部結構緊湊、高性能直驅模組；
標準模組內置的直線電機、編碼器位置反饋可選；
采用無鐵芯直線電機模組可以做到無齒槽力；
采用交叉滾柱導軌，適合輕載，低速高精度定位相關應用。
