XL60無線采集裝置選型及應用


 一、無線采集裝置應用概述

XL60無線采集裝置,采集工業現場模擬、開關量,輸出模擬、開關量,可選多種無線通訊方式和通信協議。

兩臺采集裝置實現信號對傳:一臺的開關、模擬信號輸入,透傳到另一臺,輸出相應的開關、模擬信號。

應用:

采集生產機臺,空壓機、制冷機等各種設備的運行信號。

用于報警信號,遠程啟、停信號的無線遠傳。

作為RTU,用于管網、水源井、水池、換熱站、泵站,等場景采集壓力、溫度、液位、流量、設備運行信號,等等。



二、XL60無線采集裝置

XL60無線采集裝置,采集現場變送儀表的電流、電壓信號,控制器輔助接點信號,接收上位機下發的控制指令,輸出電流、電壓、繼電接點等控制信號。

信號透傳:石油、化工、冶金等工廠,選擇一對XL60,將現場儀表的電流、電壓、開關等信號,無線對傳到PLC或控制、顯示儀表,減少直接敷設電纜傳輸信號的麻煩和施工成本。

XL60由一臺主機模塊和多臺I/O模塊組合而成。

選擇LoRa通信時,須選XL9X系列物聯網關作為無線接收端。

工作電壓:DC24V

可為用戶定制開發通信協議。



I/O模塊可獨立使用,采集、輸出開關、模擬信號,通過RS485 & Modbus RTU協議輸出。

每個模塊有兩個XBUS總線接口,方便現場擴展聯接。

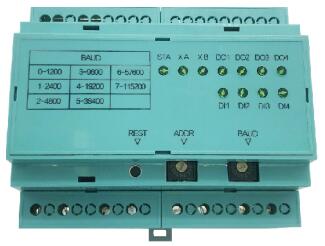

I/O模塊獨立使用時,模塊上有撥碼開關,非常方便設定通信參數。

無線采集裝置,可安裝在PLC柜、變頻器柜、動力控制柜、控制箱、操作臺,等現場控制柜內。

可選擇XLL系列一進兩出信號隔離器,從原有的控制系統獲取信號,而且不影響原系統運行。

工作電壓:DC24V。









三、無線采集裝置具體應用

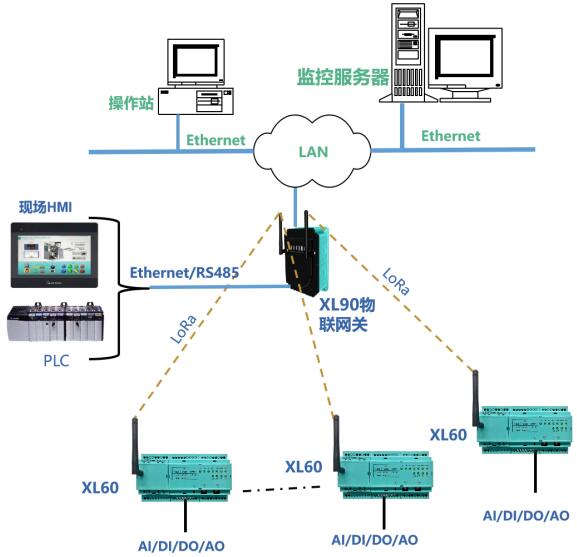

應用1LoRa通信

LoRa頻段可按不同國家、地區規定供貨。

XL90XL95物聯網關作為無線接收端,進行協議轉換,數據轉發。

物聯網關,通過Ethernet(以太網)RS485,上傳數據至監控平臺、PLC、觸摸屏、控制器等設備,支持MQTTModbus、API、寫數據庫等通信協議。

應用:

工廠、車間、園區,等的設備運行信號、工藝參數(溫度、壓力、位移、轉速、計數、PH)采集傳輸。

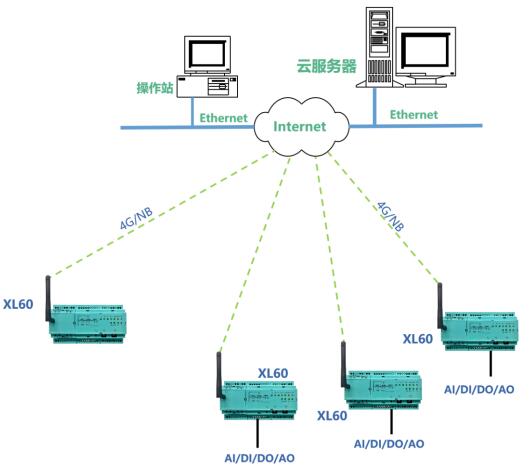

應用2:4G/NB通信

支持全網通4G、NB通信。

NB信號不好的區域,建議選擇4G通信模式。

應用:

離散型的機器設備,運行信號、工藝參數(溫度、壓力、位移、轉速、計數)采集上傳至云平臺。

管網、管溝,壓力、溫度、液位、流量、氣體濃度等信號,采集上傳至云平臺。

應用場景:

大型設備,遠程運行監管。

供水、供熱、排水等系統遠程監控。

金融企業對大型設備、物資的監管;設備出租企業對設備的遠程運行監管。

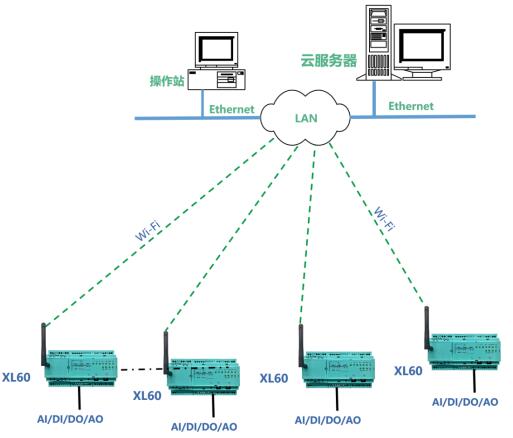

應用3WiFi通信

用于Wi-Fi覆蓋的區域。

適用于車間內的數據采集和無線傳輸,且有局域網Wi-Fi覆蓋的區域。

應用:

采集車間機器設備運行信號、工藝參數(溫度、壓力、位移、轉速、計數、產量),通過LAN直接推送數據至監控服務器。

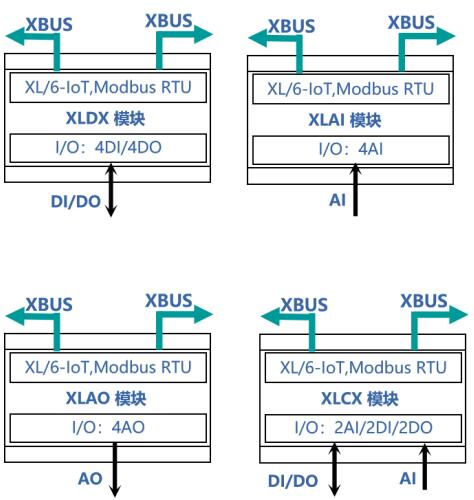

應用4I/O模塊

XL60無線采集裝置,有多種信號輸入、輸出模塊可選:

I/O模塊可選:XLDX4DI/0-4DO)、XLAI0-4AI)、XLAO(0-4AO)

XLDX開關量模塊:DI可接入無源、有源接點,NPN信號;DO是繼電器信號輸出。

XLAI模擬量輸入模塊:可選溫度傳感器(PT100、PT1000Cu50,以及S、J、K型的熱電偶),420mA,020mA05V,等信號輸入。

AI輸入是DC4-20mA時,支持兩線制接線;信號輸入帶隔離,無需再配信號隔離器。

XLAO模擬量輸出模塊:支持420mA,020mA05V,等信號輸出。

四種模塊可任意數量(總量不超過8個)組合,通過XBUS總線,接入主機模塊。







應用5:信號透傳

XL60無線采集裝置,支持LoRa通信時,能實現信號透傳。

應用場景:

設備遠程起、停,聯鎖。

報警信號遠傳。

信號遠傳(透傳)。
